邵爾A硬度的估算
1、 記錄100份橡膠的配方。 2、 只考慮橡膠、填料和軟化劑。 3、 對每種填料和軟化劑要在基本硬度上加上硬度改變。
對100份橡膠 基本的硬度計硬度 氯丁橡膠和丁腈橡膠 44 天然橡膠和冷聚合橡膠 40 熱聚合橡膠 37 丁基橡膠 35 充油25份的冷聚合橡膠 31 充油37.5份的冷聚合橡膠 26
填料和軟化劑 硬度計硬度的變化 (每份填充物) 快壓出爐黑(FEF) 、高耐磨爐黑(HAR)、 槽法炭黑 十1/2的填料份數 中超耐磨爐黑(ISAF) 十1/2的填料份數十2 超耐磨爐黑(SAF) 十1/2的填料份數十4 半補強爐黑(SRF) 十1/3的填料份數 熱裂法炭黑和硬質陶土 十1/4的填料份數 重質碳酸鈣(在天然膠中) 十1/7的填料份數 油膏和彈性瀝青 一1/5的填料份數 絕大多數液體軟化劑 一1/2的填料份數
資料來源:富萊克斯《橡膠工業助劑配方手冊》 2017-06-02 more
|
|
水珠為何站起來?
利用此原理,可以使用適當表面處理劑去處理玻璃,木頭,石材,紡織物,皮革⋯,甚至紙!可以設計出具蓮花效應的表面! O O O (O:代表水滴) 凸凸凸凸凸凸凸凸 (凸:代表植物表面絨毛狀態) 當O大於凸凸中間的間隙,則水滴會站起來!! 而水滴站起來的另一重要因素,則是水滴(O)內部內聚力與植物表面(凸)之附著力之間的拉扯!! 當水滴(O)內聚力遠大於植物表面(凸)之附著力時,則水滴站的越圓 !! 這就是所謂"超疏水表面" !蓮花效應 (Lotus effect) (2)當水滴(O)內聚力遠小於植物表面(凸)之附著力時,則水滴將攤成水平膜!! 這就是所謂"超親水表面" ! 有人以奈米光觸媒達成此效果 事實上,達成上述效果都有藥品可做到!在奈米展前夕,提供大家看門道的小提示!! 2012-10-02 more
|
|
發泡緩衝地墊
很多人會為了家中牙牙學步的小孩或行動不便的人 貼心地舖上發泡地墊以做為緩衝保護 地墊材料早期是便宜的PVC材料, 由於PVC地墊有塑化劑問題,後來開始改成PE/EVA發泡材! 可是早期PE/EVA發泡材以過氧化物DCP作為架橋劑! 而DCP在架橋時發生二次分解反應,生成具有惡臭的乙醯苯。 所以後來業者開始改使用無味架橋劑PX-14 由於PX-14的副產物味道對人的感受上相對可接受!! 所以有品質要求的地墊產品,都已經使用無味架橋劑PX-14 世界地圖拼圖地墊(MIT) 2012-09-23 more
|
|
防彈頭盔

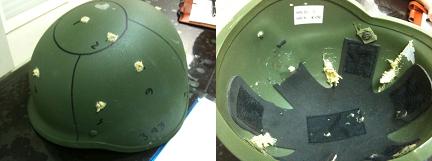

別以為防彈頭盔還是早期當兵時的鋼製頭盔, 現在的裝備已經進步到利用防彈纖維模壓成型製作成品 透過19或20層經過編織設計及表面處理過之防彈布, 再經由旋轉堆疊排版後熱壓成型製成頭盔外殼 再經由塗裝及加入配件後成為成品!! 所以請記得,現代頭盔不適合煮泡麵了!! 由圖中可知,防彈頭盔的射擊位置是有規定區域的!! 彈孔中黃色部分,即為防彈纖維絲。 2012-09-22 more
|
|
Sol gel(溶膠-凝膠法)
Sol gel(溶膠-凝膠法)是奈米無機粒子的製造方法之一,其中最常用的是四乙氧化矽烷(Tetraethoxy silane TEOS, Evonik Dynasylan A)進行水解及縮合反應,生成無機二氧化矽(SiO2)溶膠! 1.水解反應(Hydrolysis) 反應前驅物Si(OR)4溶於酸或鹼性的水溶液中,其烷氧基與水的氫氧基反應,前驅物變成Si(OH)n稱為水解反應 2.縮合反應(Condensation) 分為脫醇縮合反應(Alcohol Condensation)及脫水縮合反應(Water Condensation),並脫出水或醇類: 3.聚合反應(Polymerization) 關於聚合反應 (1)單體聚合形成微粒(sol) (2)微粒的成長 (3)微粒相互聚集成一網狀結構,最後在液態介質中互相交聯形成凝膠(gel)
sol gel反應時通常會添加其他官能基有機矽烷,藉以賦以sol gel在應用時之特定功能;譬如說添加烷基MTES或MTMS控制改善結球狀況及改善收縮龜裂問題;添加氨基(AMEO,AMMO)或環氧基(GLYMO)增加sol gel在金屬防腐蝕之應用;添加氟碳基矽烷(FF-8261及其衍生物)藉以增加表面疏油疏水防塗鴉性質....目前sol gel技術廣泛用於光學鏡頭hard coat,塗料,金屬防蝕及顯示器面板的表面功能化處理.由於sol gel溶液之配置與應用門檻仍高,台商在此研究投入早,是目前相對有競爭的技術!!想吃蘋果嗎?? 先種下技術吧!! 2012-09-16 more
|
|
氫氧化鋁加工
這是平均粒徑1 um的氫氧化鋁(ATH)的SEM圖, 由圖中就可很清楚知道,原來其結晶物是如此之....有稜有角!! 加上氫氧化鋁之化學是為Al(OH)3 * 3 H2O,一莫耳氫氧化鋁內含有3個莫耳水水合其中 一般氫氧化鋁之平均分解溫度約為210度C,但初始分解溫度約為160度C就開始微量分解!! 氫氧化鋁被視為阻燃材料就是因為分解時水合水釋出降溫滅火!! 但也因為如此低的分解溫度使得其使用用途受限!! 一般使用下列用途: (1)HFFR線纜材料:用於PP,PE,EVA等Olefin材料上 (2)阻燃橡膠,矽膠 (3)環氧樹脂,不飽和聚酯,BMC,SMC等熱固材料 如何選擇氫氧化鋁??這事實上與其純度,粒徑及結晶型態有關!! 再加上如何做好加工?如何解決介面親和問題以提升機械強度?...... 種種問題都是從事高分子阻燃加工業者的生意本領.... 您想知道嗎??可與業務部聯絡!! 2012-09-15 more
|
|
玻璃珠
玻璃是我們平常常見的透明材料,以鈉玻璃為例,其組成如下 SiO2 : 70~75% CaO : 7~11% Na2O : 13~15% Al2O3,MgO,K2O : < 8% 玻璃在回收後,透過研磨,熔噴,分篩及矽烷silane處理後,可生產出粉末狀之玻璃珠!! (下圖為顯微鏡下之實心玻璃珠) 市售之玻璃珠又有下列兩種 (1)實心玻璃珠:微米化後可做為橡塑膠之加工助劑,用以增加塑料表面外觀改善,尺寸安定性,增加表面硬度並提高加工流動性;若用於無鹵阻燃配方,可降低發煙量之產生.....;主要生產廠家為法國Sovitec(我司代理)!! (2)空心玻璃珠:主要應用於反光片,反光或隔熱塗料等;主要廠家為3M ! 目前許多電子商品之塑膠外殼,一般使用工程塑膠複合材料,再添加玻纖的同時也會添加玻璃珠以改善外觀及增加尺寸安定性,所以在大家使用NB,平板,電視....,或許我公司也貢獻一份力在其中哦!! 2012-09-08 more
|
知識分享
