盤點!超高分子量聚乙烯纖維的7大應用領域
超高分子量聚乙烯(UHMWPE)纖維是20世紀80年代實現工業化生產的高性能纖維,又稱高強高模量聚乙烯纖維。UHMWPE纖維具備高相對分子質量、高度取向、分子鏈的高度纏結及高結晶度等性能特點,具有密度低、模量高耐紫外線、耐磨、抗衝擊、強度高等優勢,性價比極高。
2020-07-30 more
|
|
橡膠循環應用加工技術
橡膠工廠於製程中產生之廢橡膠、不良品、廢邊料,以及機動車輛消耗產生之廢輪胎為主要廢橡膠之來源。以廢輪胎為例,台灣每年約有12 萬噸廢輪胎產生,其中約有七成作為輔助燃料燃燒造成嚴重的空氣汙染。本團隊開發獨特連續式雙螺桿廢橡膠解鏈再生技術,將廢橡膠轉製成可再被利用的資源,並可再循環應用於各式橡膠製品,解決長久以來的「黑色污染」問題。
■ 技術簡介 工研院建置橡膠循環應用加工平台,目的在於讓廢橡膠轉製成可再被利用的資源,使橡膠得以不斷循環再利用,並協助國內橡膠製品產業升級為資源永續利用之循環型產業。 ■ 技術特色 ► 高效率連續式廢橡膠再生製程相較於傳統批次式廢橡膠再生製程,具有低能耗與低碳足跡之優勢 ► 特殊雙螺桿剪切解鏈組態,有效造成廢橡膠分子選擇性斷鏈,並保持多數原有主鏈結構,使材料性質接近原生橡膠物性 工研院材化所 P600 橡膠循環與製程開發研究室 文章出處:https://www.materialsnet.com.tw/tech/TechView.aspx?id=143 2020-03-30 more
|
|
矽烷用於環氧地坪特性改善
環氧地坪為一般在工廠或是買場中常使用的地板塗層,但在使用上還是有些小缺點,包括: 1、抗紫外線能力差; 其中,地下潮氣的部分,主要原因在於施工時地板並未完全乾燥,此問題可以添加矽烷的方式作改善,利用矽烷反應需要以水做為催化劑的特性,讓矽烷在反應後可同時將地表微量水消耗掉,與反應後釋放出的醇類共同揮發排出,同時加入的矽烷也可發揮密著促進劑的功能拉高對地板的密著,以降低因潮氣受熱造成熱膨脹產生剝離。同時,加入的矽烷也可提高環氧樹脂的架橋率,讓整體硬度及耐刮部分可以得到少量改善。 易刮傷的部分,現階段市場大多以撒上細砂石的作法處理,但此類砂石通常有色且形狀不規則,若填充量過高可能會有使輪胎磨耗變快的情形,我司另有實心玻璃珠銷售,也可達到相同效果,也可應用於透明面塗耐刮的改善。 2020-01-13 more
|
|
橡膠大底-加硫系統選擇

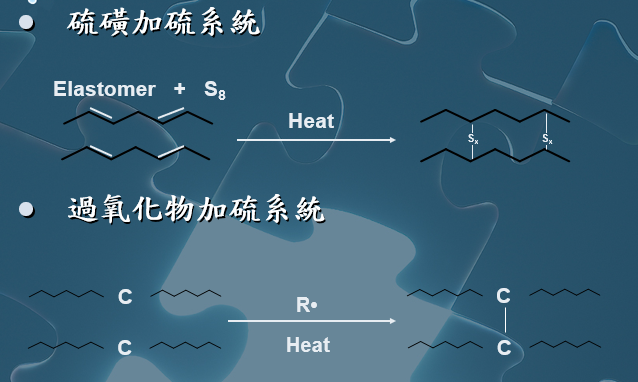

加硫系統選擇

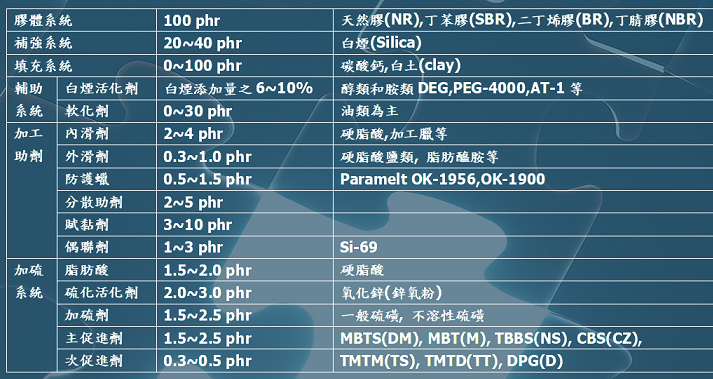

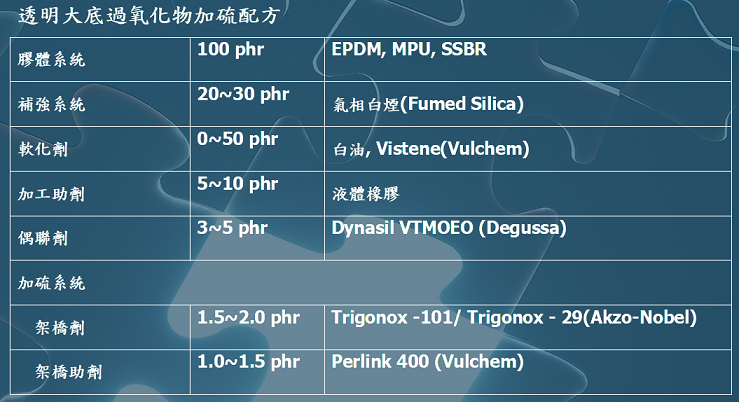

硫磺加硫配方說明 過氧化物加硫配方說明 茂康股份有限公司 蔡文俊 2019-09-10 more
|
|
抗彈背心發明的趣聞
暑假來了,特別帶給大家一篇抗彈背心發明的趣聞 Modern body armor was created by a pizza delivery guy who was tired of getting shot at 原來是同一批搶匪試著再度搶劫他,只是原先的受害者這次可做了準備。在槍戰爆發後,戴維斯不僅腿上中了一槍,太陽穴也被子彈擦過;但他也打傷了其中兩名搶匪。而在戴維斯療養之際,他的店被人縱火燒毀!自己名下的財產,也僅剩70塊美金。 圖片載自網路 2019-07-10 more
|
|
利用矽烷進行粉體表面改質
目前應用於橡塑膠加工的填充料皆為無機粉體,利用矽烷將粉體表面改質之後,可將無機粉體改質成為與基材親和力高,或是可與基材在加工過程中產生化學鍵結使物性大幅提昇。同樣的處理方式,在塗料樹脂可應用於粉體抗沈降的改質,讓塗料中較不會出現粉體沈降分層的狀況。
建議的粉體處理方式如示意圖: 機台: 高速粉體攪拌機較佳,或是以臥式攪拌機亦可。
矽烷加入方式: 通常矽烷處理量不多,多數在對粉體1-2%左右,為求處理均勻,可先將矽烷先以適當溶劑稀釋後,再以噴霧的方式加入。
經過適當的處理,矽烷可有效附著於處理的粉體表面,改善後續加工時的產品特性。例如以Evonik的親水型矽烷Dynasylan 4148,經過有效的粉體處理後,即可讓粉體有效的在水溶液中快速分散及懸浮。例如將氧化鐵先以1wt%的Dynasylan 4148處理後,即可得到下圖的結果: 可看到未處理矽烷的氧化鐵粉直接沉降於試管底部,而以Dynasylan 4148處理過的粉體可有效解決塗料中色粉沈降的問題,且降低分散難度及降低分散劑使用量,同時也可有效降低塗料的黏度,提高粉體的填充量。此特性就可有效應用於水性塗料或油墨中的無機粉體抗沈降。 2019-05-30 more
|
|

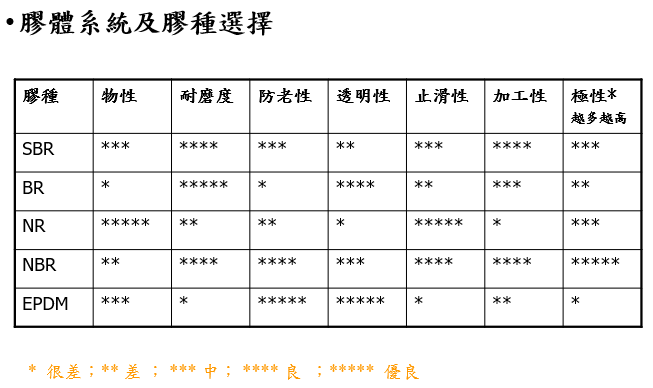

橡膠大底-膠體系統及膠種選擇
2019-03-25 more
|
知識分享
